HDMI. Удобно, но с ограничениями
HDMI широко используется в бытовой и профессиональной технике, включая видеостены с базовыми требованиями.
HDMI 1.4: до 4K @ 30 Гц. Подходит для простых видеостен с Full HD панелями.
HDMI 2.0: до 4K @ 60 Гц, поддержка HDR. Чаще используется в контроллерах видеостен с несколькими выходами.
HDMI 2.1: до 8K @ 60 Гц или 4K @ 120 Гц. Теоретически подходит для сверхвысокого разрешения, но ограничен длиной кабеля (до 3 м без активных усилителей).

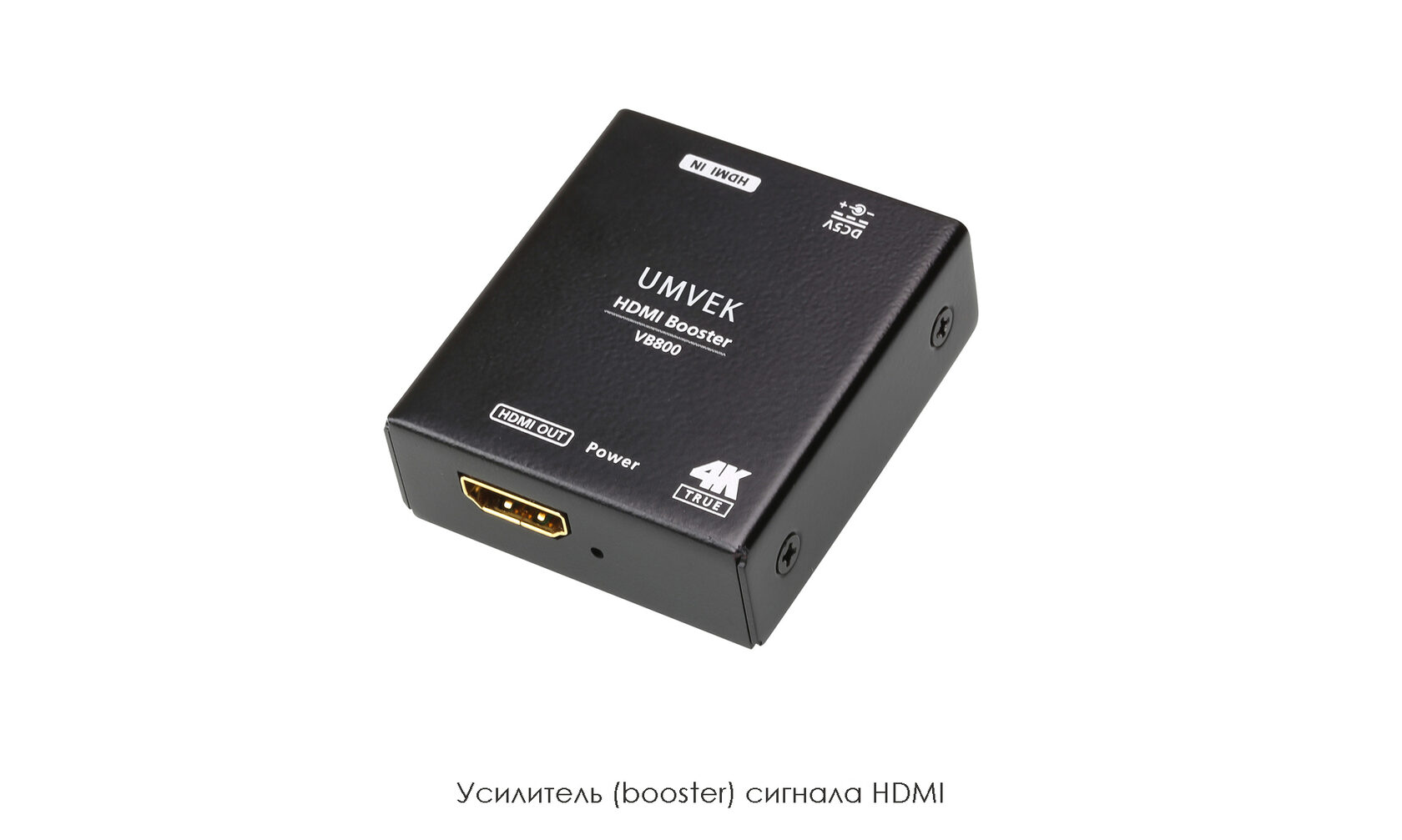

HDMI легко интегрируется с большинством дисплеев, но при построении больших конфигураций может потребоваться разветвление сигналов и усиление линии.
HDMI широко используется в бытовой и профессиональной технике, включая видеостены с базовыми требованиями.
HDMI 1.4: до 4K @ 30 Гц. Подходит для простых видеостен с Full HD панелями.
HDMI 2.0: до 4K @ 60 Гц, поддержка HDR. Чаще используется в контроллерах видеостен с несколькими выходами.
HDMI 2.1: до 8K @ 60 Гц или 4K @ 120 Гц. Теоретически подходит для сверхвысокого разрешения, но ограничен длиной кабеля (до 3 м без активных усилителей).
HDMI легко интегрируется с большинством дисплеев, но при построении больших конфигураций может потребоваться разветвление сигналов и усиление линии.
DisplayPort. Гибкость и масштабируемость
DisplayPort разработан с расчётом на профессиональные задачи, включая построение видеостен с синхронизацией и высоким качеством передачи.
DisplayPort 1.2: до 4K @ 60 Гц, поддержка MST* (Multi-Stream Transport) — один кабель на несколько дисплеев.
DisplayPort 1.4: до 8K, поддержка MST, сжатие DSC, HDR. Подходит для сложных конфигураций видеостен.
DisplayPort 2.0/2.1: до 16K, поддержка MST, пропускная способность до 80 Гбит/с. Идеально для LED-видеостен с высокой частотой обновления и плотностью пикселей.

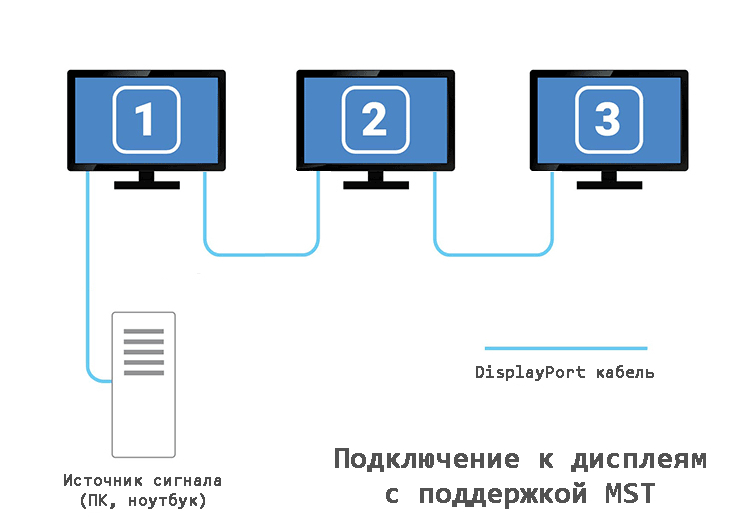

DP позволяет строить каскадные цепочки дисплеев без потери качества и подходит для решений с длительными линиями передачи при использовании оптических или активных кабелей.

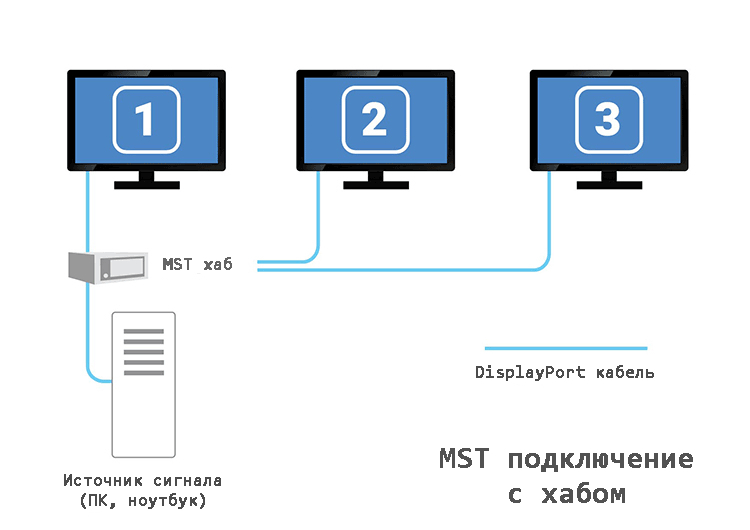

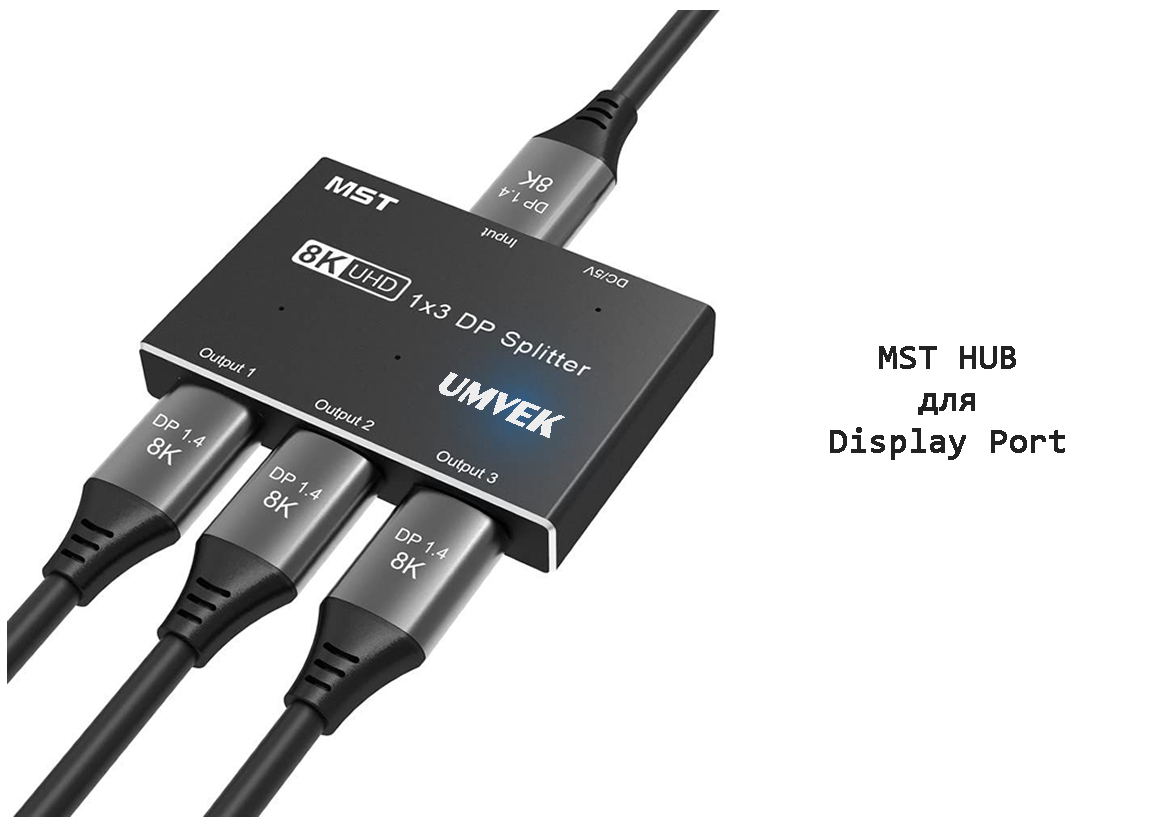

MST (Multi-Stream Transport) — это технология, поддерживаемая интерфейсом DisplayPort, которая позволяетпередавать несколько видеопотоков по одному кабелю. Это особенно полезно при построении видеостен и многомониторных конфигураций, где требуется подключить несколько дисплеев к одному видеовыходу.
Поддерживают MST:
DisplayPort 1.2
- Первая версия с официальной поддержкой MST
- Позволяет передавать несколько видеопотоков через один порт
- Пропускная способность: до 17.28 Гбит/с (HBR2)
DisplayPort 1.3 и 1.4
- Улучшенная пропускная способность (до 25.92 Гбит/с с HBR3)
- Поддерживают MST с улучшенной совместимостью и разрешениями (например, 4K@60Hz на нескольких мониторах)
DisplayPort 2.0 и 2.1
- Значительно увеличена пропускная способность (до 80 Гбит/с)
- Поддержка MST расширена: возможно подключение до 3-х мониторов 4K@90Hz или одного 16K
- Использует Display Stream Compression (DSC) для повышения эффективности
Не поддерживают MST:
DisplayPort 1.1 и ниже
- Нет поддержки Multi-Stream Transport
- Только один видеопоток на порт
HDMI (любой версии)
- Не поддерживает MST
- Даже если используется через адаптер с DisplayPort — функция MST недоступна
Примечания:
- USB-C с Alt Mode (DisplayPort) может поддерживать MST, если реализован на базе DP 1.2 или выше — зависит от контроллера.
- Для работы MST требуется, чтобы и видеокарта, и операционная система поддерживали эту функцию. Например, Windows с 2013 года поддерживает MST.
Какой интерфейс выбрать для видеостен?
LCD видеостены на базе Full HD панелей: HDMI 2.0 или DisplayPort 1.2.
LED видеостены с высокой плотностью пикселей: DisplayPort 1.4 и выше — для стабильной синхронизации и максимальной чёткости.
Большие и гибкие конфигурации: DisplayPort с MST — для уменьшения числа кабелей и упрощения разводки.
